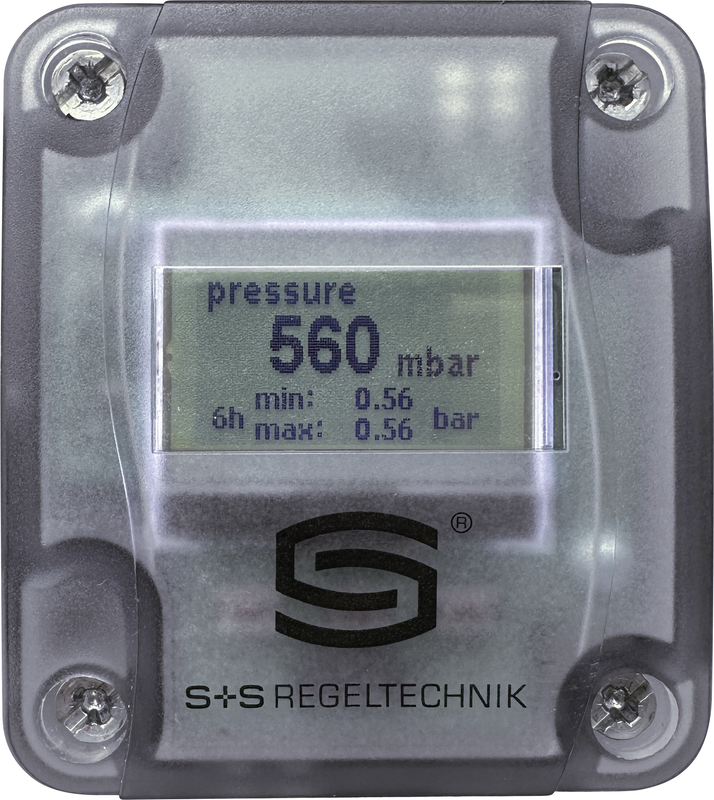

LCD-SHD-I

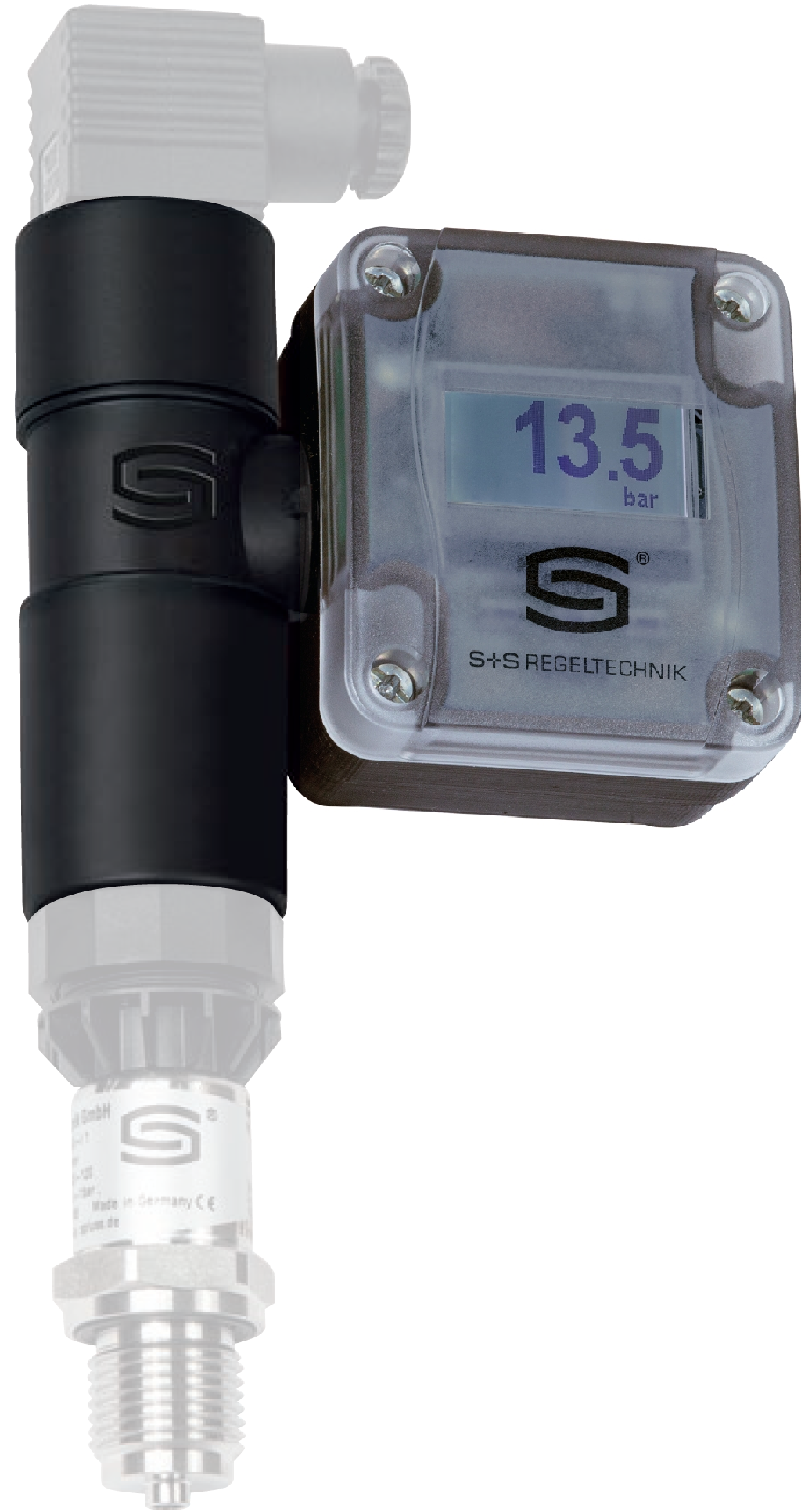

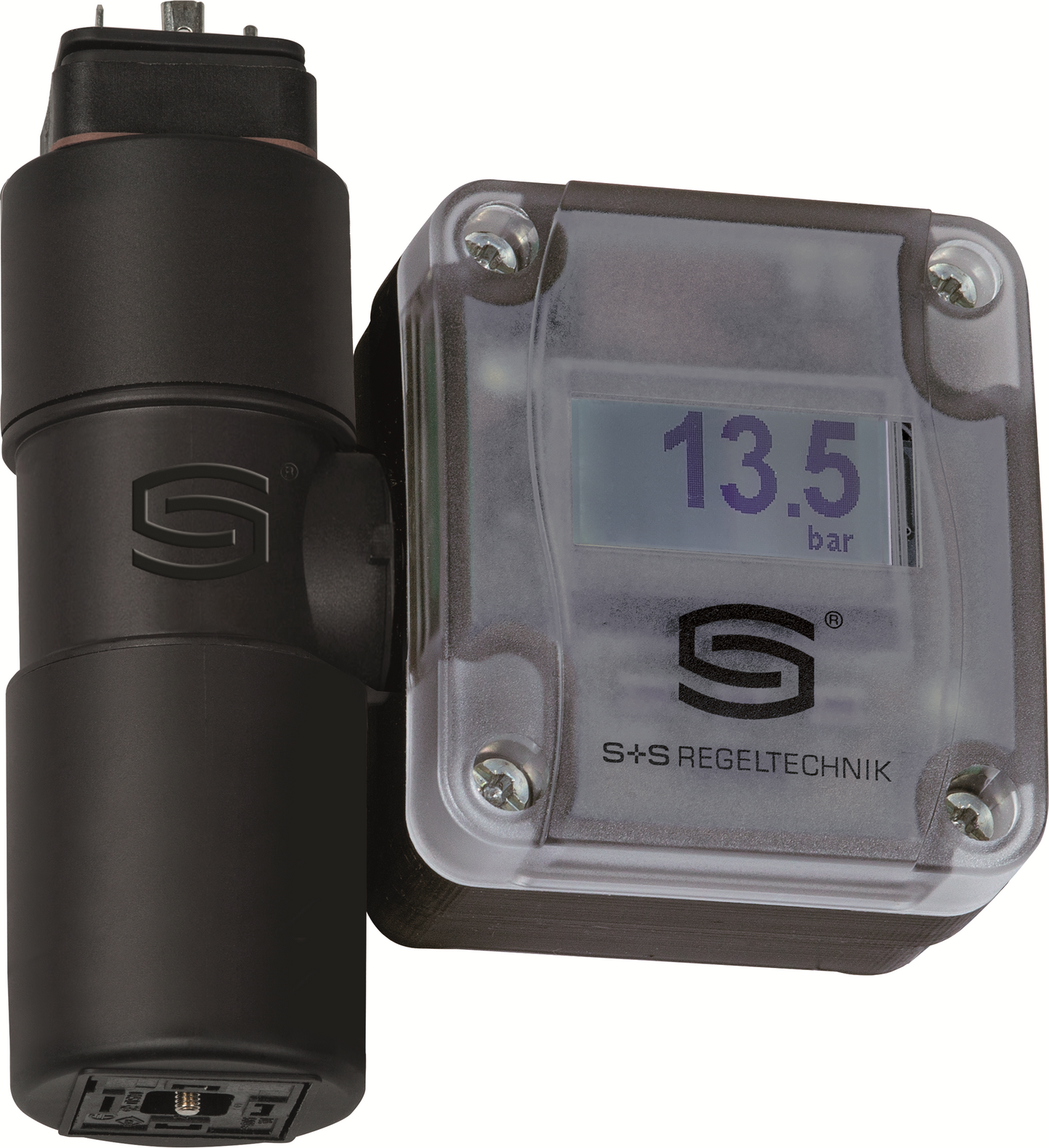

El módulo de visualización LCD-SHD se ha desarrollado especialmente para nuestro PREMASGARD SHD/ SHD-SD/ SHD 692 para poder leer el valor medido directamente en el punto de medición. El módulo de visualización es un dispositivo de visualización configurable para transmisores de presión con señal estándar de 4...20 mA o 0-10 V y conector tipo DIN EN 175301-803-A. Para los transmisores de presión con señal estándar de 0-10 V, la señal para el protocolo ModBus puede estar disponible a través de RS485 como variante.

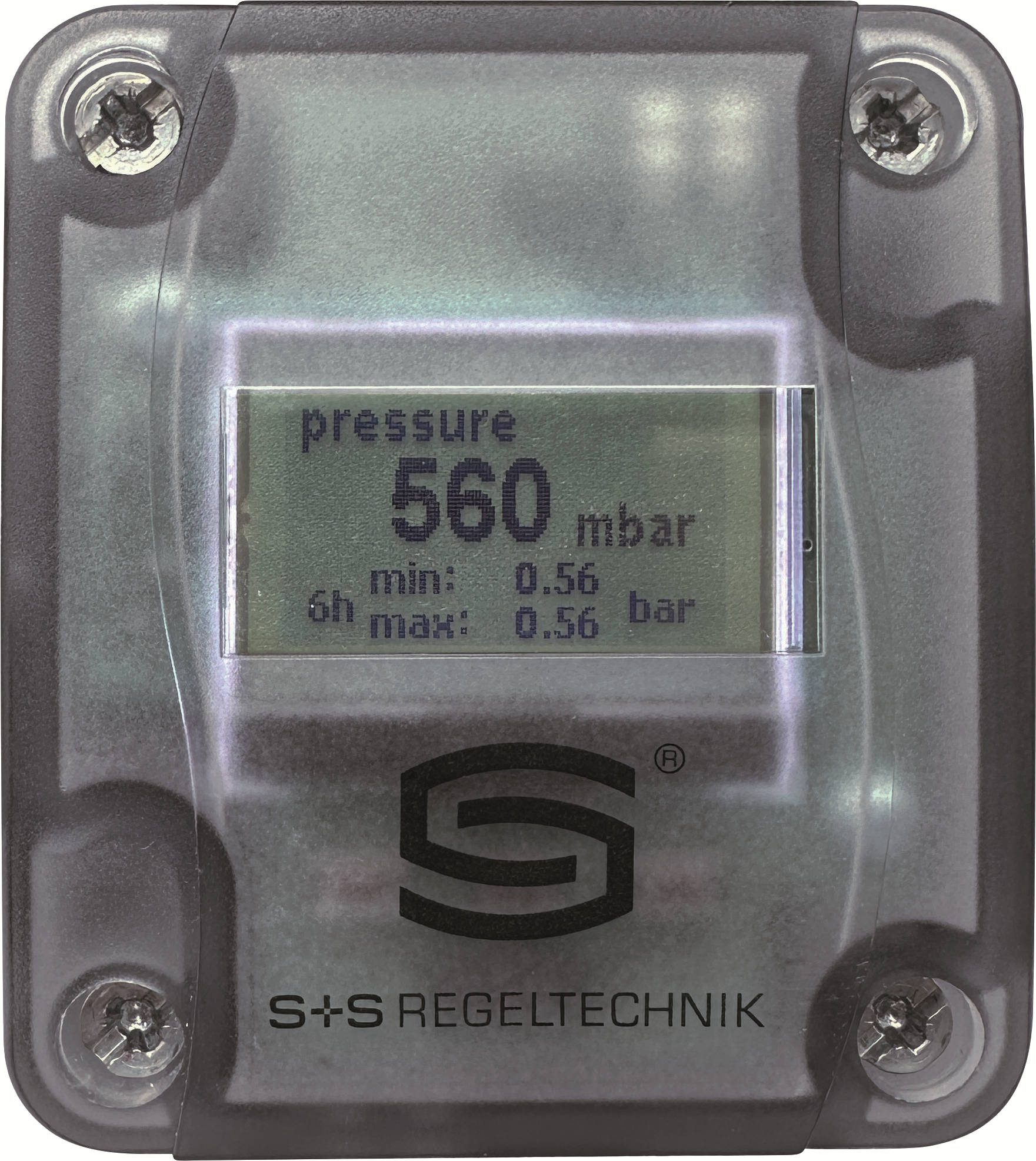

El módulo de visualización se puede girar e inclinar mecánicamente, y el contenido de la pantalla se puede girar en pasos de 90° a través del menú. Con la versión 0-10 V y Modbus, también se puede encender una luz de fondo. Además de mostrar la presión calculada actualmente, también se puede visualizar la tensión medida en el transmisor de presión o el valor de presión medido más bajo o más alto (mín./máx.) de las últimas 24 horas.

Los ajustes de escala, unidad (bar, kPa, psi, inWC, atm, mWC), valores mín./máx., número de valores para promediar, modo de visualización, alineación, retroiluminación, contraste y parametrización ModBus se realizan cómodamente mediante microbotones en el interior de la carcasa y están protegidos contra el acceso no autorizado.

Con una señal de salida de 4...20 mA, el módulo de visualización LCD-SHD se alimenta únicamente de la corriente de medición del transmisor de presión. No se requiere ninguna tensión auxiliar adicional.
